Los osciloscopios son instrumentos de medición esenciales para el campo de la electrónica. Estos dispositivos permiten representar gráficamente la amplitud de una señal en el eje vertical y el tiempo en el eje horizontal. En este artículo, nos enfocaremos en la pantalla de un osciloscopio, su funcionamiento y las partes que la componen.
¿Qué es un osciloscopio?
Un osciloscopio es un instrumento utilizado por estudiantes, diseñadores e ingenieros electrónicos para medir y analizar señales eléctricas. Es comúnmente utilizado junto con un multímetro, una fuente de alimentación y un generador de funciones o arbitrario. Además, en la actualidad, debido a la popularidad de los dispositivos de radiofrecuencia, como WiFi o Bluetooth, también se utiliza en combinación con un analizador de espectro.
La principal función de un osciloscopio es representar las señales eléctricas en una pantalla. El eje X (horizontal) representa el tiempo, mientras que el eje Y (vertical) representa la amplitud o voltaje de la señal. Esta representación gráfica se conoce como oscilograma.
En osciloscopios análogos o de fósforo digital, también se incluye un control llamado eje z que controla la luminosidad del haz de electrones en la pantalla. Esto permite resaltar o apagar ciertos segmentos de la traza en función de su frecuencia de repetición o velocidad de transición en el tiempo.
A continuación, veremos cómo funciona la pantalla de un osciloscopio y las partes que la componen.

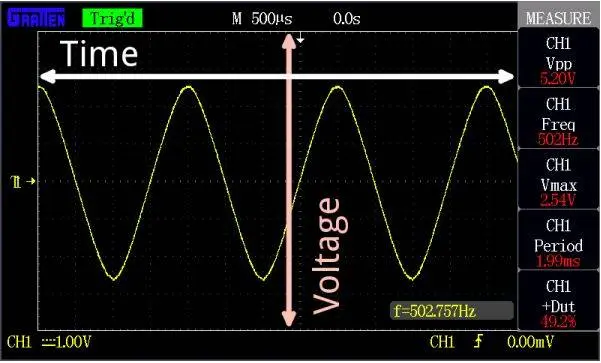

Cómo funciona la pantalla de un osciloscopio
La pantalla de un osciloscopio es esencial para visualizar y analizar las señales eléctricas. En un osciloscopio básico, existen tres controles principales que permiten ajustar la señal de entrada y medirla en la pantalla.
Resolución de pantalla moto g5: calidad de imagen y detallesControl del eje X (horizontal)
El control del eje X permite ajustar la escala de tiempo en el eje horizontal. Esto significa que determina la velocidad a la que se mueve el punto de medición en la pantalla. Dependiendo de la resolución del osciloscopio, se pueden apreciar fracciones de segundo, milisegundos o microsegundos.
Control del eje Y (vertical)
El control del eje Y se encarga de ajustar la escala de amplitud o voltaje en el eje vertical. Permite controlar el voltaje de entrada de la señal que se está midiendo. Dependiendo de la resolución del osciloscopio, se pueden medir voltajes en volts, milivolts o microvolts.
Ajuste del disparo (trigger)
El ajuste del disparo, también conocido como trigger, permite sincronizar las señales que se repiten periódicamente. Utiliza una característica de la señal como referencia y define el voltaje de disparo y el flanco de subida o bajada de la señal. Esto garantiza que la señal se muestre de manera estable en la pantalla.
Estos controles determinan el valor de la escala cuadricular que divide la pantalla del osciloscopio. Esto permite conocer el valor de la señal a medir, ya sea en términos de voltaje, frecuencia o periodo.
Pantalla de un osciloscopio analógico
En un osciloscopio analógico, la tensión a medir se aplica a las placas de desviación vertical de un tubo de rayos catódicos. Un amplificador con alta impedancia de entrada y ganancia ajustable se encarga de amplificar la señal. Por otro lado, a las placas de desviación horizontal se aplica una tensión en forma de diente de sierra. Esta tensión proviene de un circuito oscilador y su frecuencia se puede ajustar según la señal que se va a medir.
El funcionamiento del tubo de rayos catódicos es el siguiente: el rayo de electrones generado por el cátodo y acelerado por el ánodo llega a la pantalla, recubierta interiormente de una capa fluorescente. Cuando se aplica una diferencia de potencial a las placas de desviación, el haz de electrones se desvía debido al campo eléctrico creado por la tensión aplicada. De esta manera, la tensión en forma de diente de sierra aplicada a las placas de desviación horizontal hace que el haz se mueva de izquierda a derecha en la pantalla.
Samsung Galaxy S6 Edge: Tamaño de pantalla y características destacadasSi se aplica una señal a medir a las placas de desviación vertical a través del amplificador, el haz también se moverá hacia arriba o hacia abajo dependiendo de la polaridad de la señal y con mayor o menor amplitud según la tensión aplicada. La pantalla del osciloscopio está dividida en marcas que permiten establecer una relación entre estas divisiones y el período del diente de sierra en el eje X, así como el voltaje en el eje Y.
El osciloscopio analógico tiene algunas limitaciones, como la necesidad de que las señales sean periódicas para obtener una traza estable. Además, las señales muy rápidas pueden reducir el brillo de la pantalla, mientras que las señales lentas no forman una traza visible. Sin embargo, estas limitaciones pueden ser solucionadas con osciloscopios digitales.

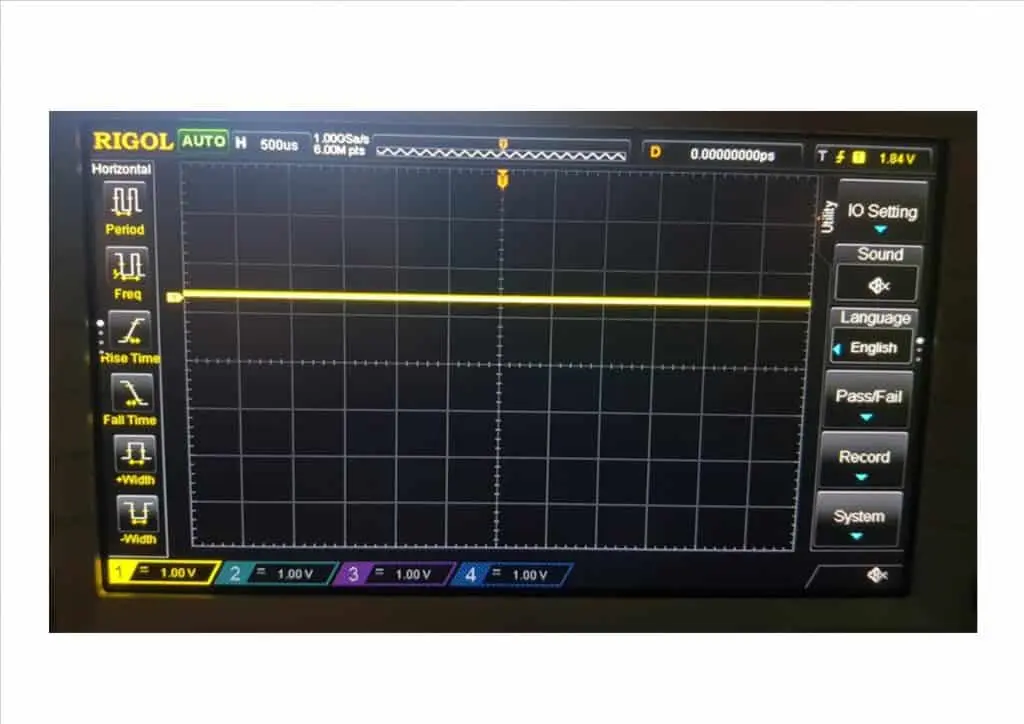

Osciloscopio digital
En la actualidad, los osciloscopios digitales están reemplazando en gran medida a los osciloscopios analógicos. Estos dispositivos digitalizan la señal previamente mediante un convertidor analógico-digital. La calidad de este componente es crucial para la fiabilidad de la visualización en la pantalla.
Los osciloscopios digitales ofrecen funciones adicionales, como el disparo anticipado para visualizar eventos de corta duración y la capacidad de transferir los datos a una computadora personal o pantalla LCD. Esto permite comparar medidas realizadas en el mismo punto de un circuito o elemento. También se pueden realizar mediciones automáticas de valores pico, máximos, mínimos y valores eficaces. Además, los osciloscopios digitales pueden capturar transitorios y realizar cálculos avanzados, como la transformada rápida de Fourier (FFT) para calcular el espectro de la señal.
La pantalla de un osciloscopio es esencial para visualizar y analizar señales eléctricas. Los osciloscopios analógicos utilizan un tubo de rayos catódicos para representar las señales en la pantalla, mientras que los osciloscopios digitales digitalizan la señal previamente. Ambos tipos de osciloscopios ofrecen funciones y características que los hacen indispensables en el campo de la electrónica.

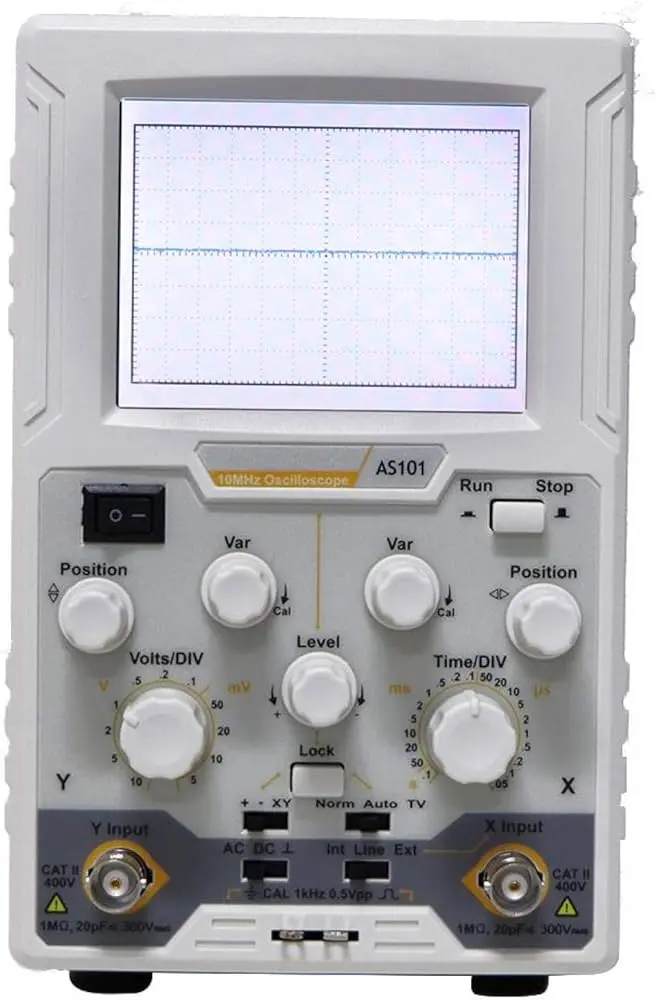

Cuáles son las partes de un osciloscopio
Un osciloscopio está compuesto por varias partes que contribuyen a su funcionamiento y rendimiento. A continuación, se describen las partes más importantes de un osciloscopio:
Tamaño de pantalla samsung a30: 4 pulgadas super amoled- Pantalla: Es donde se muestra el oscilograma, es decir, la representación gráfica de la señal medida.
- Controles: Incluyen los ajustes del eje X, eje Y y disparo, que permiten regular la escala de tiempo, amplitud y sincronización de la señal.
- Conectores de entrada: Son los puntos de conexión para las señales eléctricas que se desean medir.
- Amplificador vertical: Amplifica la señal de entrada para que pueda ser visualizada en la pantalla.
- Amplificador horizontal: Genera la señal de diente de sierra que controla el barrido horizontal en la pantalla.
- Tubo de rayos catódicos (en osciloscopios analógicos): Es el componente que desvía el rayo de electrones para formar la imagen en la pantalla.
- Convertidor analógico-digital (en osciloscopios digitales): Convierte la señal analógica en una señal digital para su procesamiento y visualización.
- Microprocesador: Controla las funciones y operaciones del osciloscopio digital.
- Memoria: Almacena los datos de las mediciones realizadas para su posterior análisis.
- Interfaz de usuario: Permite al usuario interactuar con el osciloscopio mediante botones, perillas y pantallas táctiles.
Estas son solo algunas de las partes más importantes de un osciloscopio. Cada modelo puede tener componentes adicionales o especializados según su función y aplicaciones específicas.

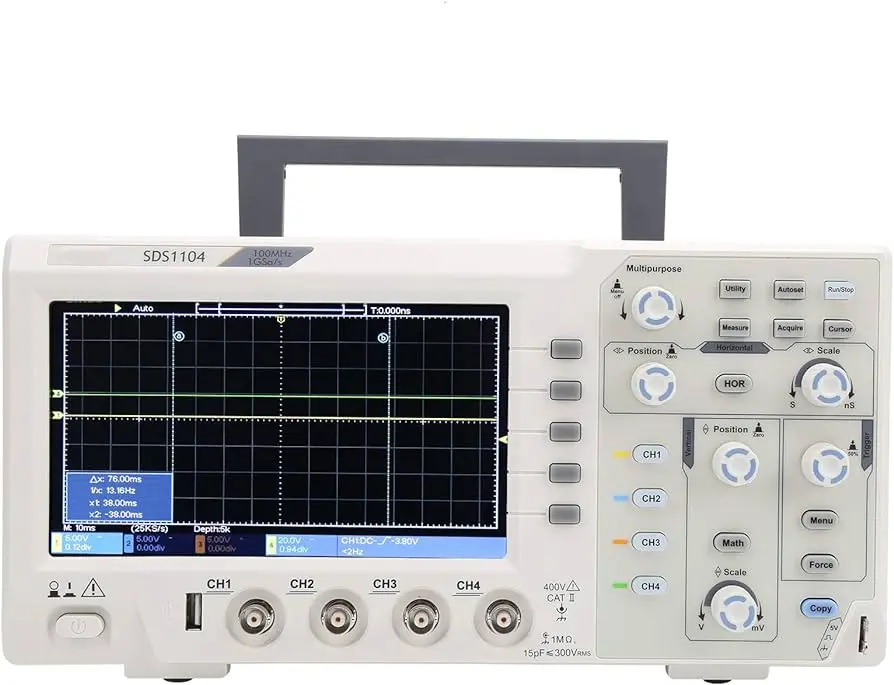

Qué es la retícula de un osciloscopio
La retícula es una cuadrícula que se muestra en la pantalla del osciloscopio. Esta cuadrícula divide la pantalla en pequeños cuadrados o divisiones, tanto en el eje X como en el eje Y. Cada división representa una unidad de medida, ya sea en términos de tiempo o voltaje.
La retícula es esencial para realizar mediciones precisas en el osciloscopio. Permite establecer una relación entre las divisiones horizontales y verticales y los valores de tiempo y amplitud de la señal medida. Por ejemplo, si una señal ocupa tres divisiones verticales y dos divisiones horizontales, se puede determinar su amplitud y su período.
Además de las divisiones, la retícula también incluye marcas más pequeñas que permiten una mayor precisión en las mediciones. Estas marcas suelen estar etiquetadas con valores específicos, como milisegundos o milivolts, dependiendo de la escala seleccionada en el osciloscopio.
La retícula es una herramienta fundamental para realizar mediciones precisas en un osciloscopio. Permite establecer una relación entre las divisiones de la pantalla y los valores de tiempo y amplitud de la señal medida.
Consultas habituales sobre pantallas de osciloscopios
¿Qué es un oscilograma?
Un oscilograma es la representación gráfica de una señal eléctrica en un osciloscopio. Muestra la amplitud de la señal en el eje vertical y el tiempo en el eje horizontal. Los oscilogramas son útiles para analizar el comportamiento de las señales eléctricas, como ondas sinusoidales, cuadradas o triangulares.
El tamaño de pantalla del moto g20¿Cuáles son las ventajas de los osciloscopios digitales?
Los osciloscopios digitales ofrecen varias ventajas en comparación con los osciloscopios analógicos. Algunas de estas ventajas incluyen:
- Mayor precisión y resolución en las mediciones.
- Capacidad de almacenar y analizar datos.
- Facilidad para transferir los datos a una computadora o pantalla externa.
- Funciones adicionales, como mediciones automáticas y cálculos avanzados.
¿Qué es el disparo (trigger) en un osciloscopio?
El disparo, también conocido como trigger, es un control que permite sincronizar las señales que se repiten periódicamente. Utiliza una característica de la señal, como un flanco de subida o bajada, como referencia para iniciar el barrido y mostrar la señal de manera estable en la pantalla.
La pantalla de un osciloscopio es esencial para visualizar y analizar señales eléctricas. Permite representar gráficamente la amplitud en el eje vertical y el tiempo en el eje horizontal. Los osciloscopios analógicos utilizan un tubo de rayos catódicos para generar la imagen en la pantalla, mientras que los osciloscopios digitales digitalizan la señal previamente. Ambos tipos ofrecen funciones y características que los hacen indispensables en el campo de la electrónica.
