La fotometría de iluminación es una ciencia que se encarga de estudiar la capacidad que tiene la radiación electromagnética del rango visible del espectro para estimular al ojo humano. En otras palabras, se dedica a medir y representar la intensidad de la luz en una dirección específica.
¿Qué estudia la fotometría?
La fotometría se utiliza para conocer la intensidad y distribución de la luz en relación al centro de una fuente luminosa. Para ello, es fundamental disponer de los archivos fotométricos proporcionados por los fabricantes. Estos archivos se calculan en laboratorios especializados utilizando un instrumento llamado fotogoniómetro, que mide las intensidades luminosas en diferentes ángulos alrededor de la fuente de luz.

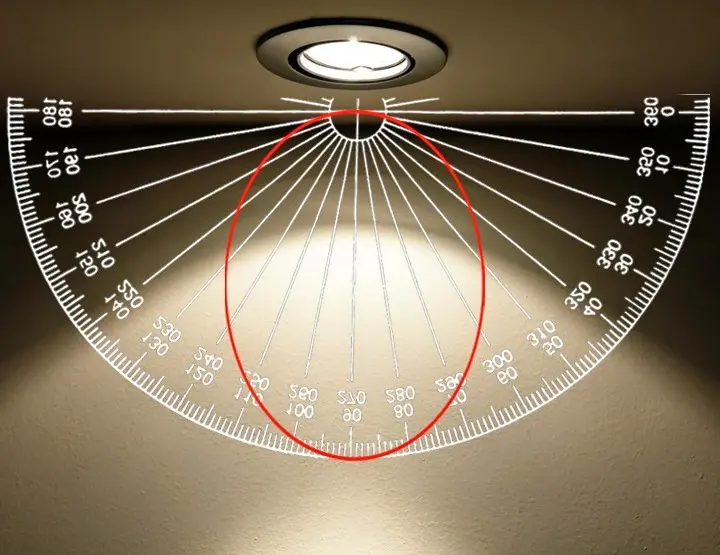

La representación de la fotometría se puede realizar mediante matrices de intensidades, diagramas cartesianos o curvas polares. Sin embargo, los diagramas de curvas polares son los más utilizados, ya que representan de forma gráfica la intensidad y distribución de la luz.
Curvas fotométricas

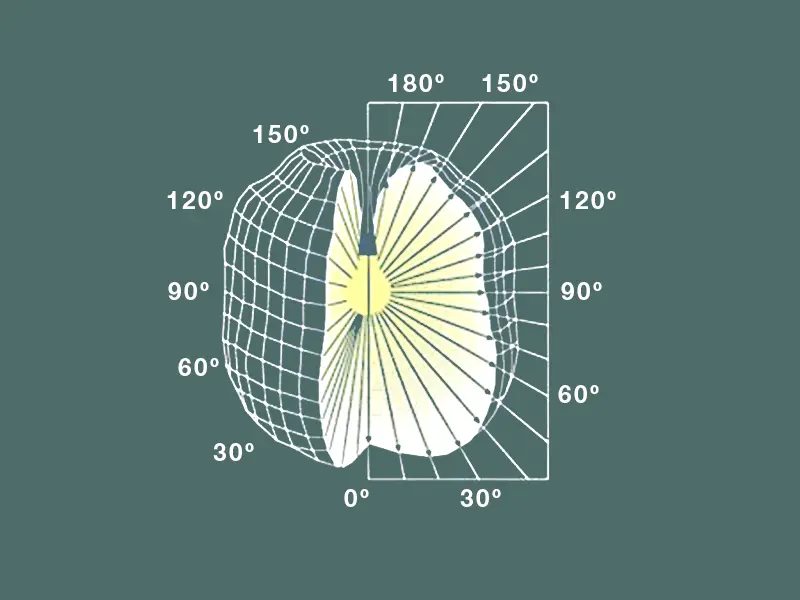

El sólido fotométrico de una fuente de luz nos ayuda a comprender su funcionamiento, pero su lectura puede resultar tediosa en la práctica. Por ello, se utilizan curvas obtenidas al cortar dicho sólido mediante dos planos verticales:
- Un primer corte orientado a lo largo del eje longitudinal de la luminaria, llamado plano C90-C270.
- Un segundo corte en el eje transversal, denominado C0-C180.
Para facilitar la lectura de las curvas fotométricas, se ha establecido un criterio universal normalizado para una fuente de 1000 lúmenes. Esta gráfica se expresa en cd/Klm (candela/kilolúmen). Para obtener los valores reales de las intensidades, basta con multiplicar el flujo luminoso nominal de la lámpara por la lectura en el diagrama polar y dividirlo por 1000 (lm).
Clasificación de las fotometrías y luminarias
Además de la intensidad, las luminarias se clasifican en función de la dirección del flujo luminoso emitido. Algunos de los tipos más comunes son:
- Fotometría de haz puntual: emite luz en un ángulo muy estrecho, creando un punto de luz concentrado.
- Fotometría de haz simétrico: emite luz en todas las direcciones de forma uniforme.
- Fotometría de haz asimétrico: emite luz en una dirección específica, concentrando la intensidad en un área determinada.
Ángulo de apertura y su importancia
El ángulo de apertura de luz de una luminaria es una de las características más importantes a tener en cuenta al planificar la iluminación de un espacio. Este ángulo se refiere a la suma de los semiángulos a uno y otro lado del eje central de la fuente de luz. Por ejemplo, un ángulo de apertura de 60° corresponde a la suma de 30° a cada lado del eje central.
Consejos para iluminar tus ojos y destacar tu miradaEl ángulo de apertura se puede clasificar en estrecho, medio o ancho, dependiendo de las necesidades del proyecto de iluminación.
Parámetros fotométricos principales
Existen tres parámetros fotométricos principales que se utilizan para describir la calidad de la luz:
- Flujo luminoso: es la cantidad total de luz emitida por una fuente luminosa y se mide en lúmenes (lm).
- Intensidad luminosa: es la cantidad de luz que se emite en una dirección específica y se mide en candelas (cd).
- Iluminancia: es la cantidad de luz que incide sobre una superficie y se mide en lux (lx).
Estos parámetros son fundamentales para determinar la cantidad y calidad de luz necesaria en un espacio determinado.
La fotometría de iluminación es una ciencia esencial para comprender y medir la intensidad y distribución de la luz en una dirección específica. Mediante el uso de curvas fotométricas y la clasificación de las luminarias según su ángulo de apertura, es posible seleccionar las fuentes de luz más adecuadas para cada proyecto de iluminación. Conocer los parámetros fotométricos principales nos permite diseñar sistemas de iluminación eficientes y efectivos.
Consultas habituales
¿Qué es la fotometría de iluminación?
La fotometría de iluminación es la ciencia encargada de estudiar la capacidad que tiene la radiación electromagnética del rango visible del espectro para estimular al ojo humano. Su objetivo es medir y representar la intensidad de la luz en una dirección determinada.
¿Cómo se calcula la fotometría de una luminaria?
Los datos fotométricos de una luminaria son proporcionados por los fabricantes y se calculan en laboratorios especializados utilizando un instrumento llamado fotogoniómetro. Este instrumento mide las intensidades luminosas en diferentes ángulos alrededor de la fuente de luz para obtener el sólido fotométrico de la luminaria.
La iluminación en el cine: recurso expresivo y visual
¿Cuáles son los parámetros fotométricos principales?
Los parámetros fotométricos principales son el flujo luminoso, la intensidad luminosa y la iluminancia. El flujo luminoso se refiere a la cantidad total de luz emitida por una fuente luminosa, la intensidad luminosa se refiere a la cantidad de luz emitida en una dirección específica, y la iluminancia se refiere a la cantidad de luz que incide sobre una superficie.
¿Cómo se clasifican las luminarias según la dirección del flujo luminoso?
Las luminarias se clasifican en función de la dirección del flujo luminoso emitido. Algunos de los tipos más comunes son la fotometría de haz puntual, la fotometría de haz simétrico y la fotometría de haz asimétrico.
