En la actualidad, las pantallas LCD son ampliamente utilizadas en diferentes dispositivos electrónicos, como teléfonos móviles, computadoras y sistemas de entretenimiento. Estas pantallas permiten mostrar información de manera visual de forma clara y legible. Una de las formas más comunes de conectar una pantalla LCD a un microcontrolador es a través de la interfaz I2C.
¿Qué es la interfaz I2C?
La interfaz I2C (Inter-Integrated Circuit) es un protocolo de comunicación serial que permite la transferencia de datos entre dispositivos electrónicos. Fue desarrollado por Philips en la década de 1980 y se ha convertido en uno de los estándares más utilizados en la industria.
La interfaz I2C utiliza dos líneas de comunicación, una línea de datos (SDA) y una línea de reloj (SCL), para transmitir y recibir información. Los dispositivos conectados a la interfaz I2C se comunican a través de direcciones únicas, lo que permite que múltiples dispositivos compartan el mismo bus de comunicación.

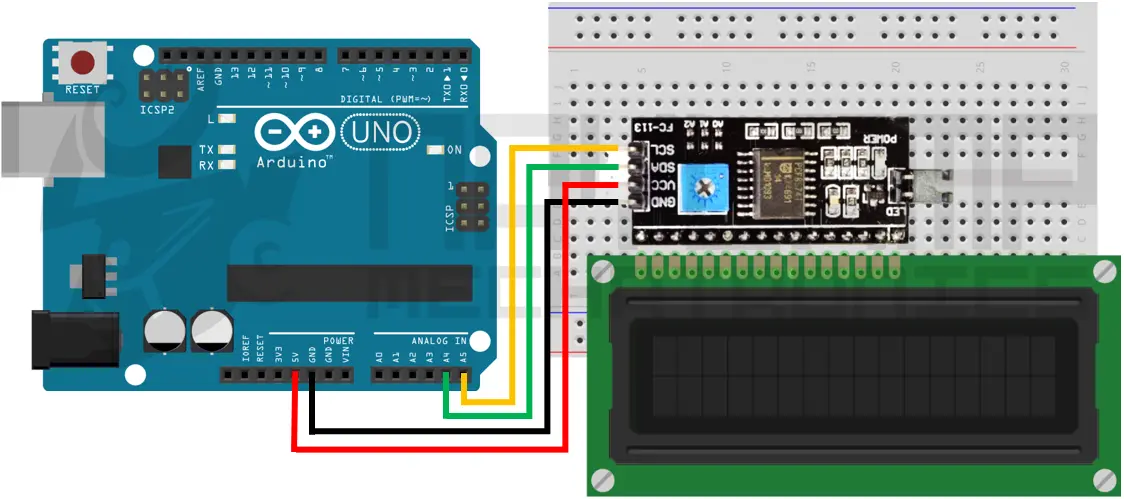

Conexión de una pantalla LCD con interfaz I2C

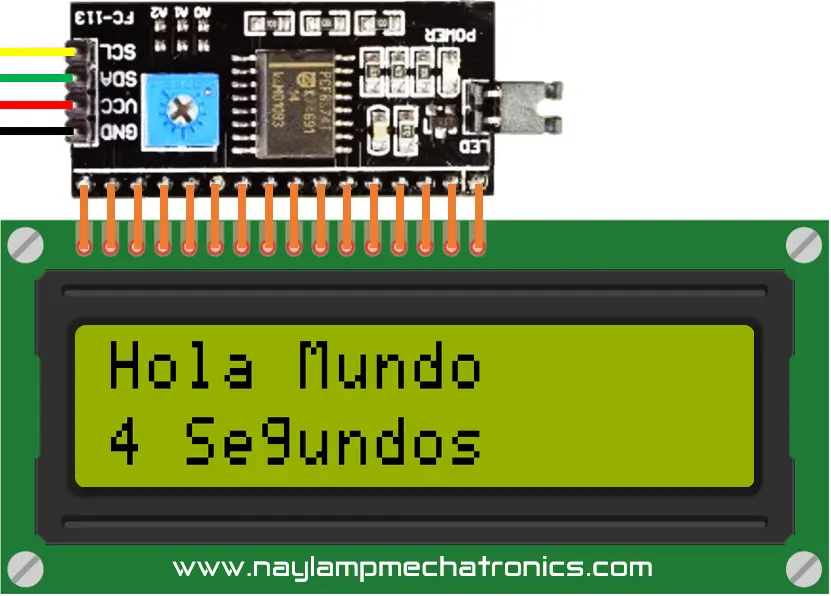

Conectar una pantalla LCD con interfaz I2C a un microcontrolador es relativamente sencillo. Para ello, se requiere un módulo de interfaz I2C que actúe como intermediario entre el microcontrolador y la pantalla LCD. Este módulo suele ser un circuito integrado que se encarga de convertir las señales de comunicación I2C en señales compatibles con la pantalla LCD.
El módulo de interfaz I2C se conecta a las líneas de datos (SDA) y reloj (SCL) del microcontrolador. Además, se conecta a las líneas de datos (SDA) y reloj (SCL) de la pantalla LCD. Es importante asegurarse de que las direcciones I2C del módulo y la pantalla LCD sean compatibles.
Una vez que la conexión física está establecida, es necesario programar el microcontrolador para enviar los comandos adecuados a la pantalla LCD a través de la interfaz I2C. Estos comandos permiten controlar el funcionamiento de la pantalla LCD, como la escritura de texto, el cambio de posición del cursor y la configuración de parámetros como el contraste y la retroiluminación.
Cómo ver cámaras en dos pantallas: tutorial paso a pasoVentajas de utilizar la interfaz I2C en la conexión de pantallas LCD
La utilización de la interfaz I2C para conectar una pantalla LCD presenta varias ventajas:
- Simplicidad: La interfaz I2C utiliza solo dos líneas de comunicación, lo que simplifica la conexión entre el microcontrolador y la pantalla LCD.
- Eficiencia: El protocolo I2C permite la comunicación entre múltiples dispositivos utilizando direcciones únicas, lo que facilita la integración de varios componentes en un mismo sistema.
- Flexibilidad: La interfaz I2C es compatible con una amplia variedad de dispositivos electrónicos, lo que permite utilizar pantallas LCD de diferentes tamaños y características.
¿Es posible utilizar una pantalla LCD sin interfaz I2C?
Sí, es posible utilizar una pantalla LCD sin interfaz I2C. Sin embargo, la conexión directa entre el microcontrolador y la pantalla LCD requiere un mayor número de líneas de comunicación y puede resultar más compleja de implementar.
¿Cuáles son las limitaciones de la interfaz I2C?
La interfaz I2C tiene algunas limitaciones, como una velocidad de transferencia de datos relativamente baja en comparación con otros protocolos de comunicación y una distancia máxima de cableado limitada.
La conexión de una pantalla LCD con interfaz I2C ofrece una solución simple y eficiente para mostrar información en dispositivos electrónicos. Esta interfaz permite la comunicación entre el microcontrolador y la pantalla LCD a través de un protocolo serial, utilizando solo dos líneas de comunicación. La utilización de la interfaz I2C presenta varias ventajas, como la simplicidad, eficiencia y flexibilidad. Sin embargo, tener en cuenta las limitaciones de esta interfaz al seleccionar una pantalla LCD para un proyecto específico.
